Termal görüntüleme ile kaçak tespiti ve termal kamera seçimi

Yeraltı boru sistemleri söz konusu olduğunda, sızıntılar yaygın bir sorundur. Yeraltında yer aldıkları için, bu sızıntılar tespit edilmeden önce bir süre var olabilir. Bu, büyük sorunlara ve pahalı onarım faturalarına yol açabilir. Bu sızıntılar ne kadar erken tespit edilirse, o kadar hızlı hazırlanabilir. İşte bu noktada termal görüntüleme yardımcı olabilir. Yeraltı tesisatları sıcak veya soğuk ürünler taşısa da, kızılötesi termografi gömülü sistemlerden kaynaklanan sızıntıların tespitinde yardımcı olabilir.

Termal görüntüleme neyi tespit eder?

Genellikle kızılötesi termografi adıyla bilinen termal görüntüleme , kızılötesi aralıktaki elektromanyetik spektrumdaki dalgalanmaları tespit etmek için kullanılır. İnsan gözü yalnızca görünür ışığı yorumlayabilir; ancak termal görüntüleme, insan gözünün normalde görmediği dalga boylarını yorumlayabilir.

Termal Görüntüleme Sızıntıları Tespit Edebilir mi?

Evet. Termal görüntüleme, mutlak sıfırdan daha sıcak olan her şeyin kızılötesi radyasyon yayması nedeniyle sızıntıları tespit etmek için kullanılır. Bu, sıvılar için bile geçerlidir. Belirli bir alanda kaydedilen farklı sıcaklıkları haritalayarak , termal görüntüleme size sıvının bir yapı içindeki ve yeraltındaki borulardan nerede aktığını ve sıvının bunlardan nereden sızdığını gösterir.

Doğru koşullar altında, termal görüntüleme yeraltı tesisatlarını içeren sızıntıları tespit etmek için kullanılabilir. Bu, aksi takdirde gözden kaçabilecek sızdıran boruları içerebilir. Boru sızıntıları açısından, bir termal görüntüleme kamerası aslında nemi “görmez”; ancak, genellikle sızdıran borulardan kaynaklanan küçük sıcaklık farklarını tespit etmek için kullanılır.

Termal Görüntüleme ile Tesisat Kaçağının Yerini Belirleme

Gömülü bir boru sisteminde ilk kez bir sızıntı oluştuğunda, sıvı çevresine sızar. Sızıntı, ısıtılmış veya soğutulmuş sıvı taşıyan bir boru sisteminden kaynaklanıyorsa, sızıntının etrafındaki alanlarda yeraltında sıcaklık değişiklikleri meydana gelir. Bu, bir termal görüntüleme yardımcı konum belirleyicisi tarafından tespit edilebilir.

Sızıntılar gömülü borulardan geldiğinde, genellikle alışılmadık, amorf şekilli, termal anomaliler gibi görünürler . Bu sızıntının nasıl görüneceğinde rol oynayacak faktörlerden bazıları şunlardır:

• Borunun sıcaklığı,
• Borular nasıl inşa edildi,
• Ne kadar derine gömülmüşlerdi yerin altına,
• Kaybedilen sıvı miktarı,
• Toprak örtüsünün miktarı,
• Toprağın cinsi ve nem oranı.
• Ortam sıcaklığı
• İzolasyon malzemesi kullanımı

Kızılötesi görüntüleme kullanarak sızıntıları tespit ederken herkesin uyması gereken birkaç ipucu vardır.

Kızılötesi Görüntüleme kaçak arama

Gömülü boru sistemlerinin denetimleri söz konusu olduğunda, ortam sıcaklığı en önemli etkenlerden biridir. Çok soğuk bir havada, ısıtılmayan bir ortamda soğuk su hatlarının tespiti çok zorken, sıcak su hatlarının tespiti çok daha kolaydır. Aynı şekilde sıcak bir ortamda, güneş ışığı alan bir zeminde de sıcak su hatlarının tespiti aynı şekilde zordur.

Açık arazide ise bu işi gece veya kış aylarında yapmak daha iyidir. İdeal olarak, hafif veya sıfır rüzgar olmalıdır. Bunun nedeni, yeraltındaki sıcaklık farklarının belirlenmesinin daha kolay olmasıdır. Parlak güneş ışığı, kızılötesi görüntüleme teknolojisinin çalışmasını engelleyebilir. Buna genellikle güneş yüklemesi veya güneş yansıması denir. Borular içeride bulunuyorsa, bunları gündüz yapmak hala mümkündür. Pencereden içeri girebilecek güneş dahil olmak üzere diğer ışık ve ısı kaynaklarından gelen paraziti ortadan kaldırmak için mümkün olan her şeyi yapın.

Termal görüntüleme betonun altını görebilir mi?

Tam olarak değil. Termal görüntüleme ekipmanı beton yapıların veya duvarların diğer tarafındaki hareketleri veya sızıntıları göremez, ancak genellikle betondan geçen tesisat hatlarındaki sıcaklık farklarını tespit edebilir. Borular veya sızıntı ile beton yüzeyindeki sıcaklık farkı ne kadar fazlaysa tespit o kadar kolay olur. Tabii ki boruların derinliği ve bir izolasyon malzemesinin olup olmamasında aynı derecede etkilidir.

Yeraltı su kaçağı nasıl tespit edilir?

Yeraltı su sızıntıları termal görüntüleme kullanılarak tespit edilebilir. Suyun varlığını ortaya çıkaran ince sıcaklık farklarını ve desenleri izler.

Kaçak tespitinde termal kamera seçimi nasıl yapılmalıdır?

Yukarıda tesisatlarda kaçak tespitinde termal kameraların kullanılabileceğini detaylı olarak anlattık. Ancak piyasadaki çok sayıda termal kamera modeli arasında doğru seçim yapmak, kullanıcılar için zorlayıcı olabilir. Bu rehberde, termal kamera seçerken dikkat edilmesi gereken en önemli kriterleri detaylı bir şekilde ele alacak ve size en uygun kamerayı seçmeniz için yardımcı olacak bilgiler sunacağız.

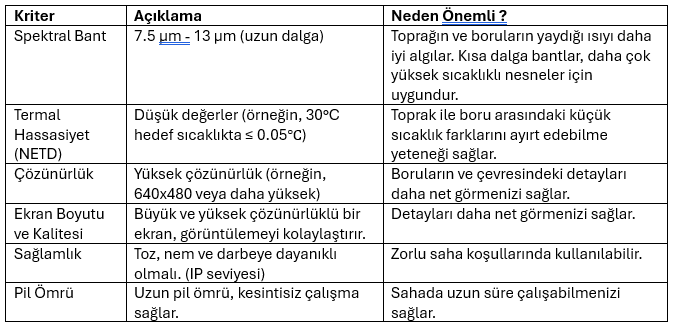

(Ölçüm sıcaklık aralığı, doğruluk gibi aşağıda belirttiğimiz özelliklerin haricinde başka önemli özellikler olmasına rağmen tesisat kaçak tespiti konusunda tüm cihazların bu kriterleri sağlaması nedeni ile tabloda yer verilmemiştir.)

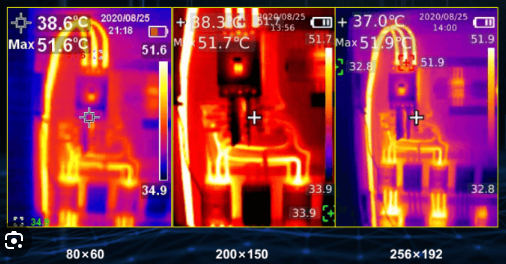

Termal çözünürlülük örnekleri

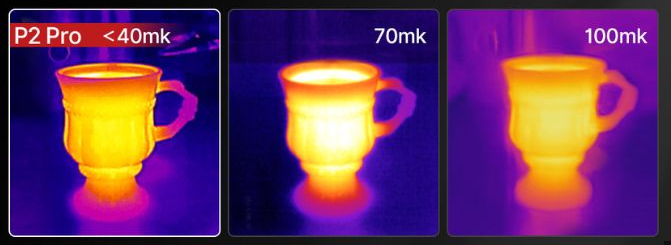

Termal hassasiyet örnekleri

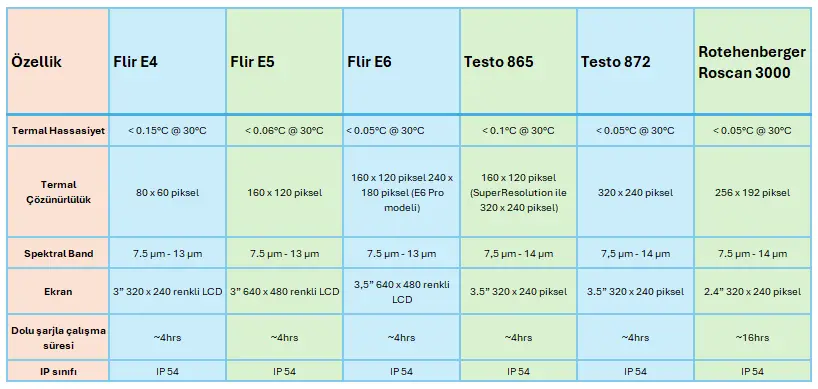

Aşağıdaki görselde ülkemizde yaygın olarak kullanılan bazı termal kamera lara ait veriler bulunmaktadır ( Üretici sayfalarından derlenmiştir. Öneri veya reklam amaçlı değildir)

Kısa bir özet

Termal hassasiyet değeri ne kadar küçük o kadar iyi. Zeminde bir kaçak ararken yüzeydeki sıcaklık farkları çok çok düşük olabilir, ne kadar düşük olursa o kadar görülür olur.

Termal çözünürlülük ne kadar büyük o kadar iyi. Çok daha küçük termal farkları çok küçük nüansları görebilirsiniz.
